Rahmenlose Diffusoren des Lufttechnik - elegante Integration in den Innenraum

Keine sichtbaren Rahmen! Glatt und in die Decke integriert

Ein Gipskartondiffusor ist Teil eines Lüftungssystems. Er wird in die Gipskartondecke integriert, anschließend vorbereitet und in der gleichen Farbe wie die restliche Decke gestrichen. Nur der Luftdurchlassschlitz bleibt sichtbar.

Luftauslässe

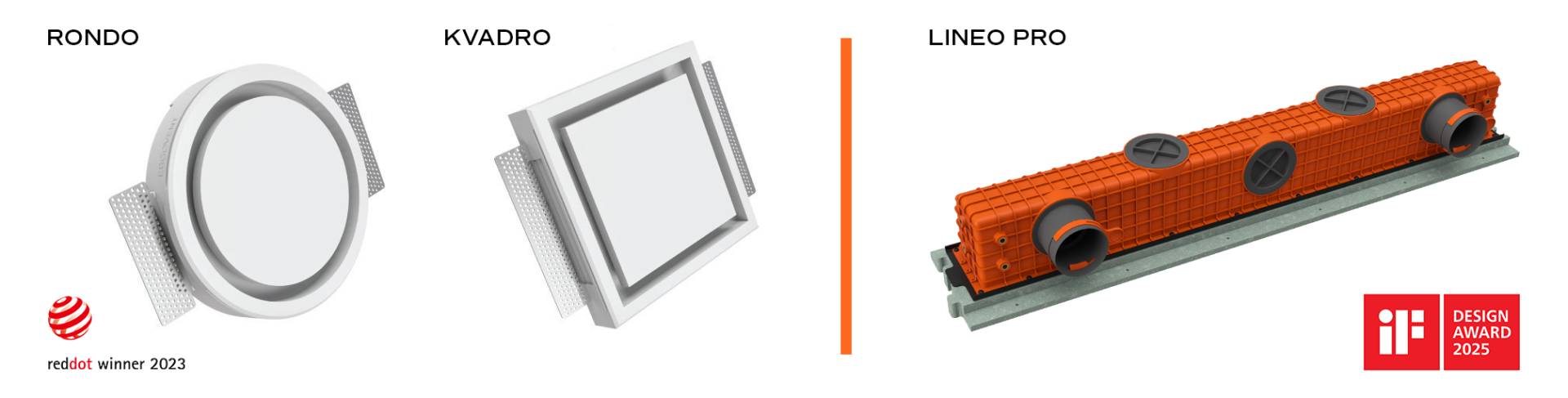

Die Unterputz-Diffusoren ERGOVENT RONDO, KVADRO und LINEO PRO LINE bestehen aus umweltfreundlichem Gips. Sie sind für den Einbau in Gipskartondecken und -wände konzipiert. Da sie direkt mit der Umgebungsfarbe gestrichen werden können, wirken sie dezent und sorgen für ein stilvolles Design. Das Sortiment umfasst runde, quadratische und lineare Modelle.

ERGOVENT LINEO PRO LINE - verdeckte Lüftungsauslässe sind so konzipiert, dass sie als Teil von Gipskartonwänden und -decken verschwinden. LINEO PRO LINE ist in den Versionen SINGLE, PROFILE und PUZZLE erhältlich:

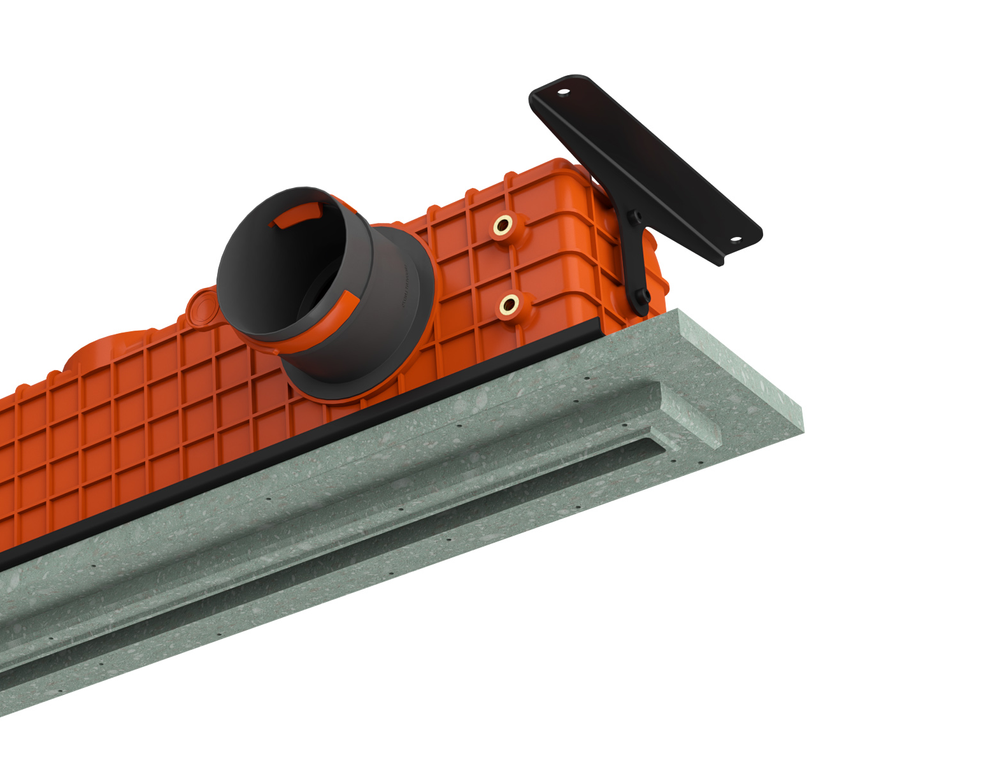

SINGLE

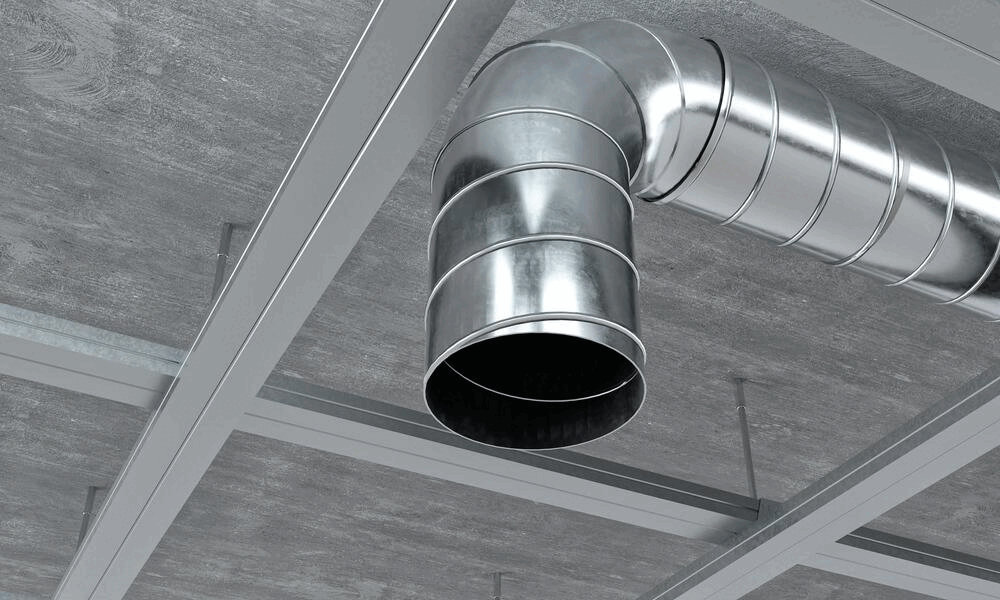

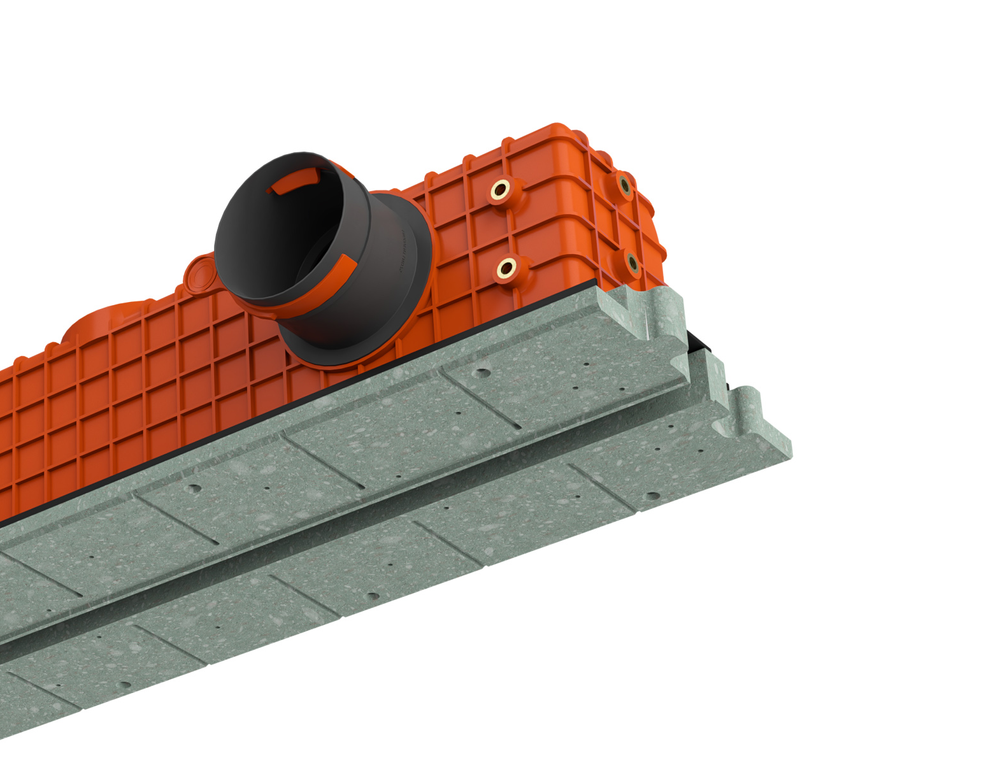

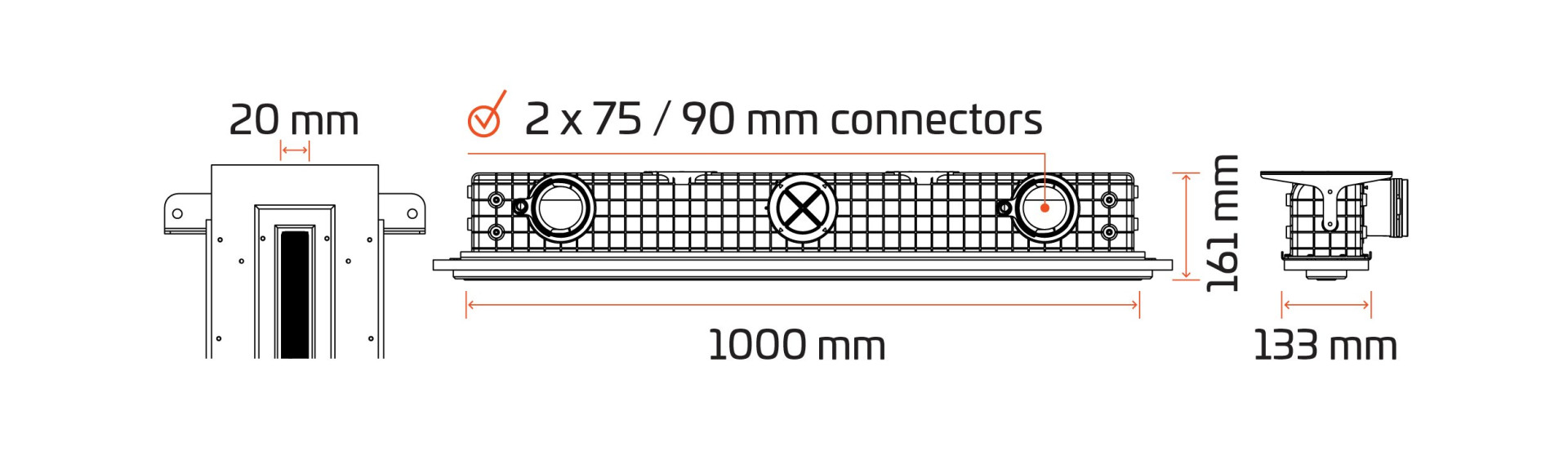

Die SINGLE-Version wird vor der Montage des Gipskartonrahmens an einer Betondecke montiert..

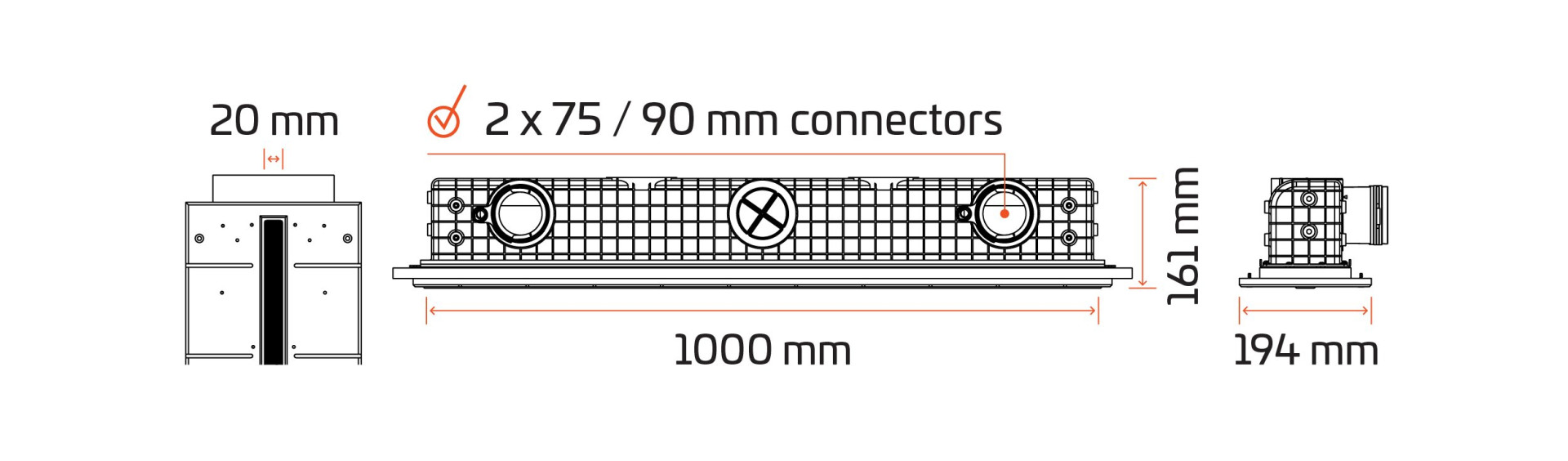

PROFILE

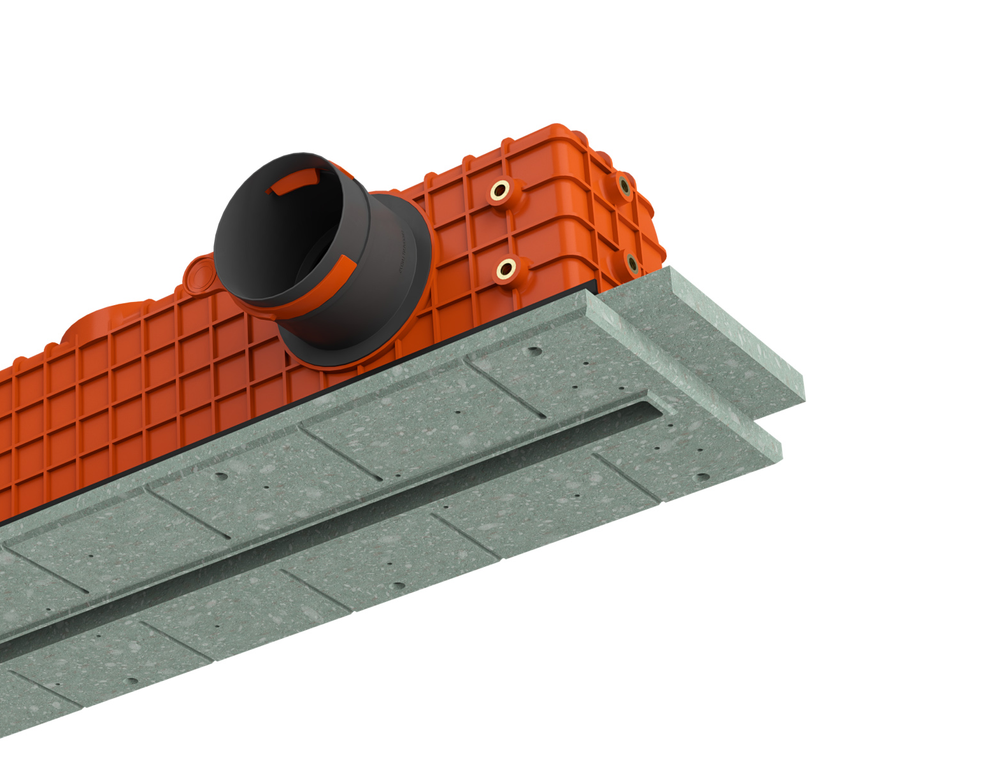

Der Typ PROFILE wird direkt an Gipskartonprofilen befestigt. Dieses Modell ist einfach zu installieren und zu befestigen.

PUZZLE

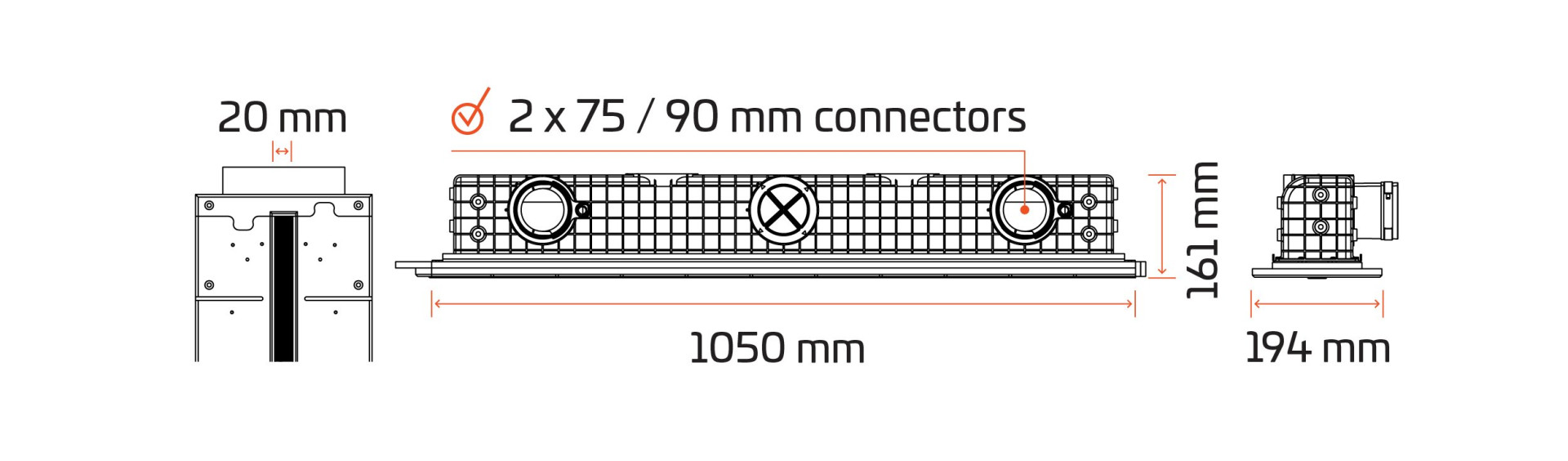

Die Variante PUZZLE wird auf Gipskartonprofilen befestigt und kann ohne den Einsatz zusätzlicher Segmente zu langen Elementen verbunden werden..

Die Installation der Lüftungsschlitze ist völlig EASY

Geeignet für 1 oder 2 Lagen Trockenbau
Standardanschlüsse von 100 mm, 125 mm, 150 mm und 160 mm der Modelle RONDO und KVADRO (Lufteinlass und flexibler Anschluss)
Zuverlässige Magnethalterungen mit einer Tragkraft von bis zu 10,75 kg
LINEO PRO PUZZLE Verbindungssystem ermöglicht Verbindungen mit hoher Präzision und schneller Ausführung

Der Luftstrom lässt sich auch nach der Installation ganz einfach regulieren
Flexible Kunststoff-Saugsysteme für LINEO PRO (75 und 90 mm)
LINEO PRO PUZZLE kann problemlos von einer Person montiert werden, da die Verbindungssegmente einfach mit der umgebenden Gipskartondecke verbunden werden können.

Výhody zakopustených bezrámových výustkov

Hohe Qualität

Durchdachtes, sicheres Design, das von Fachleuten positiv bewertet wird

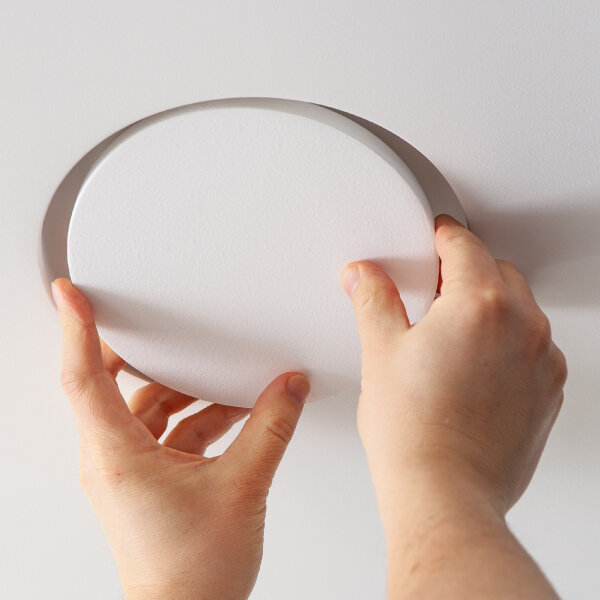

Sichere Deckung

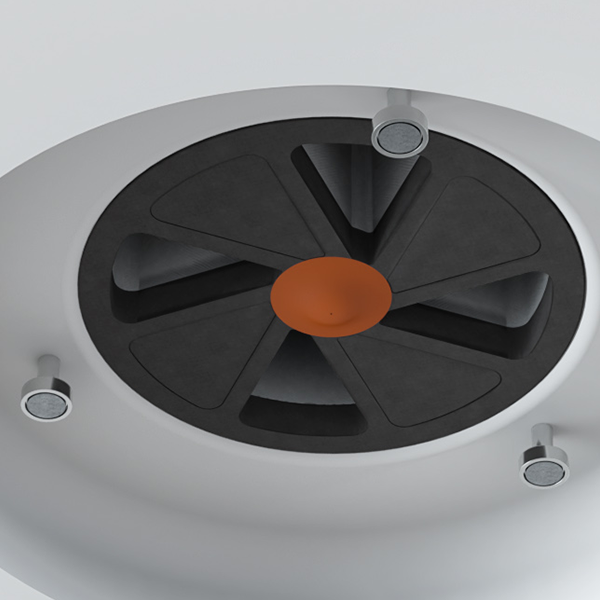

Dank starker Magnete bleibt die Abdeckung fest an ihrem Platz

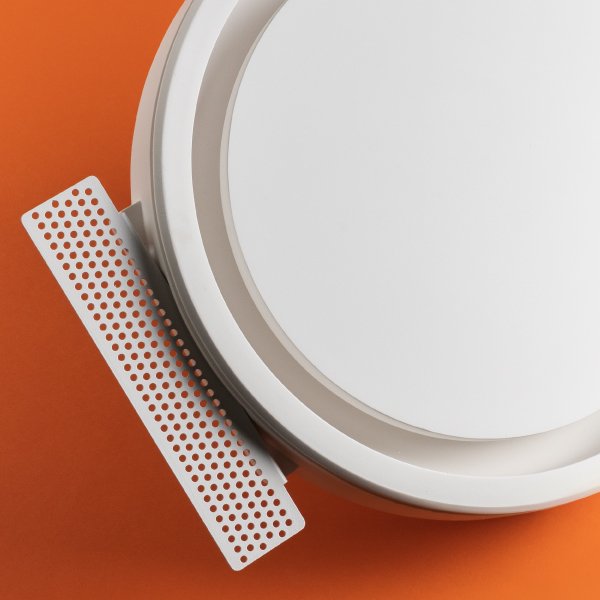

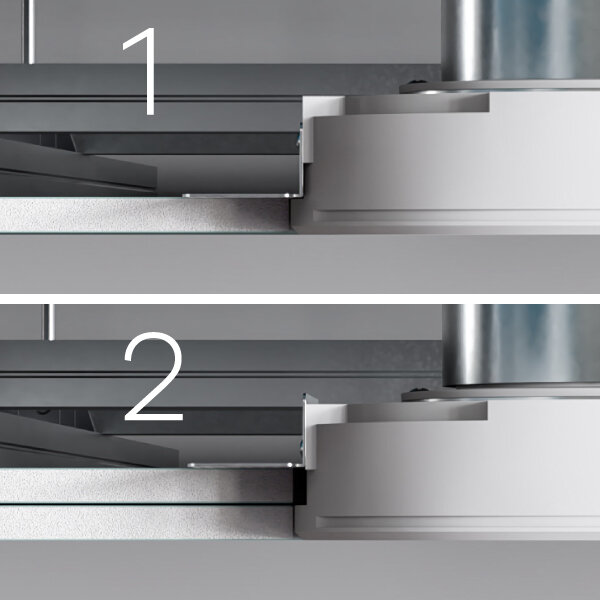

Einfache Installation

Schnelle Installation in einer oder zwei Schichten Trockenbau

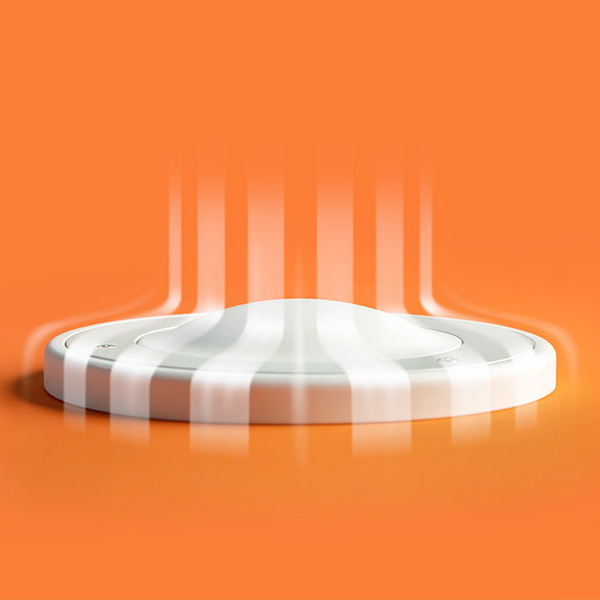

Geräuscharm

Aerodynamische Verbesserungen erzeugen weniger Luftwirbel

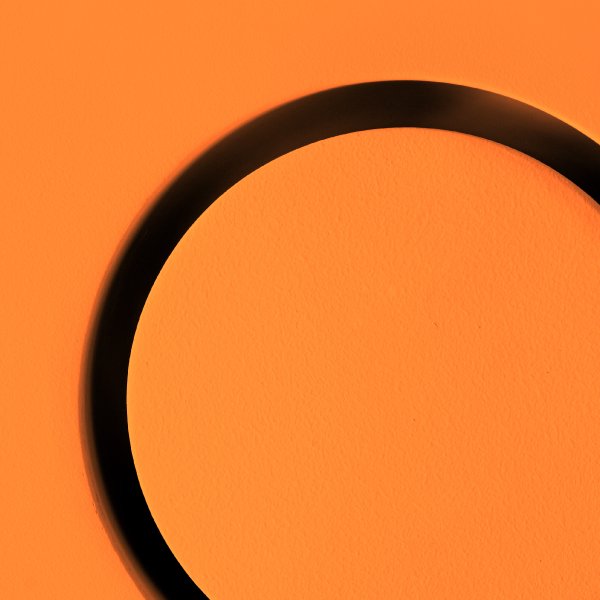

Keine sichtbaren Fugen

Perfekte Verschmelzung mit Trockenbauwänden ohne sichtbare Fugen

Farbintegrität

Der gesamte Diffusor kann in der gleichen Farbe wie der Rest der Decke lackiert werden

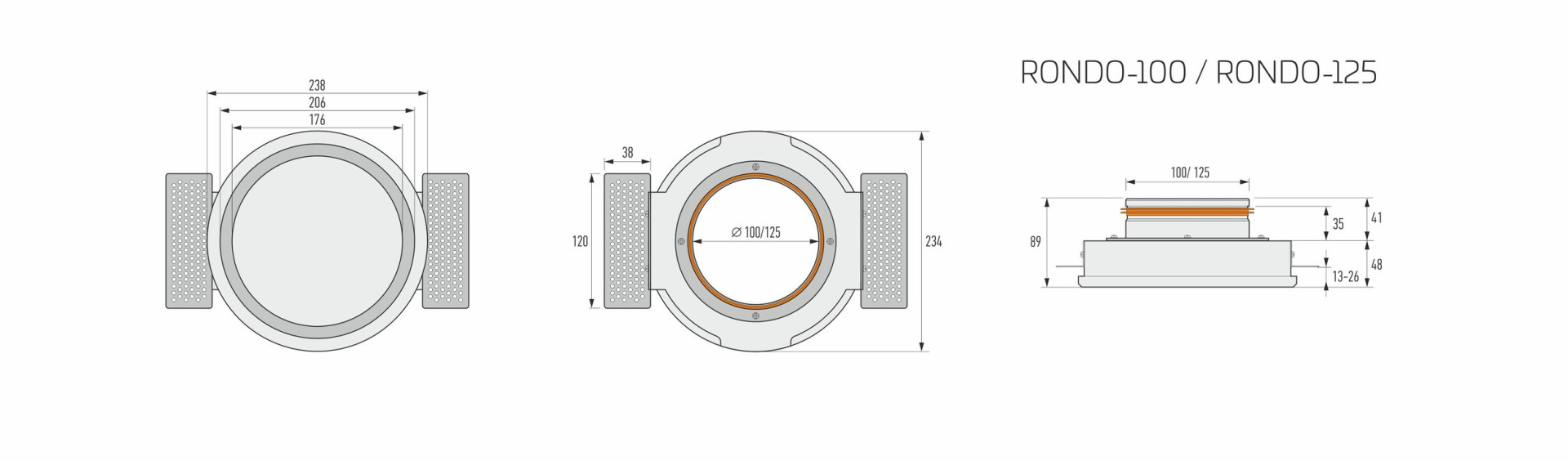

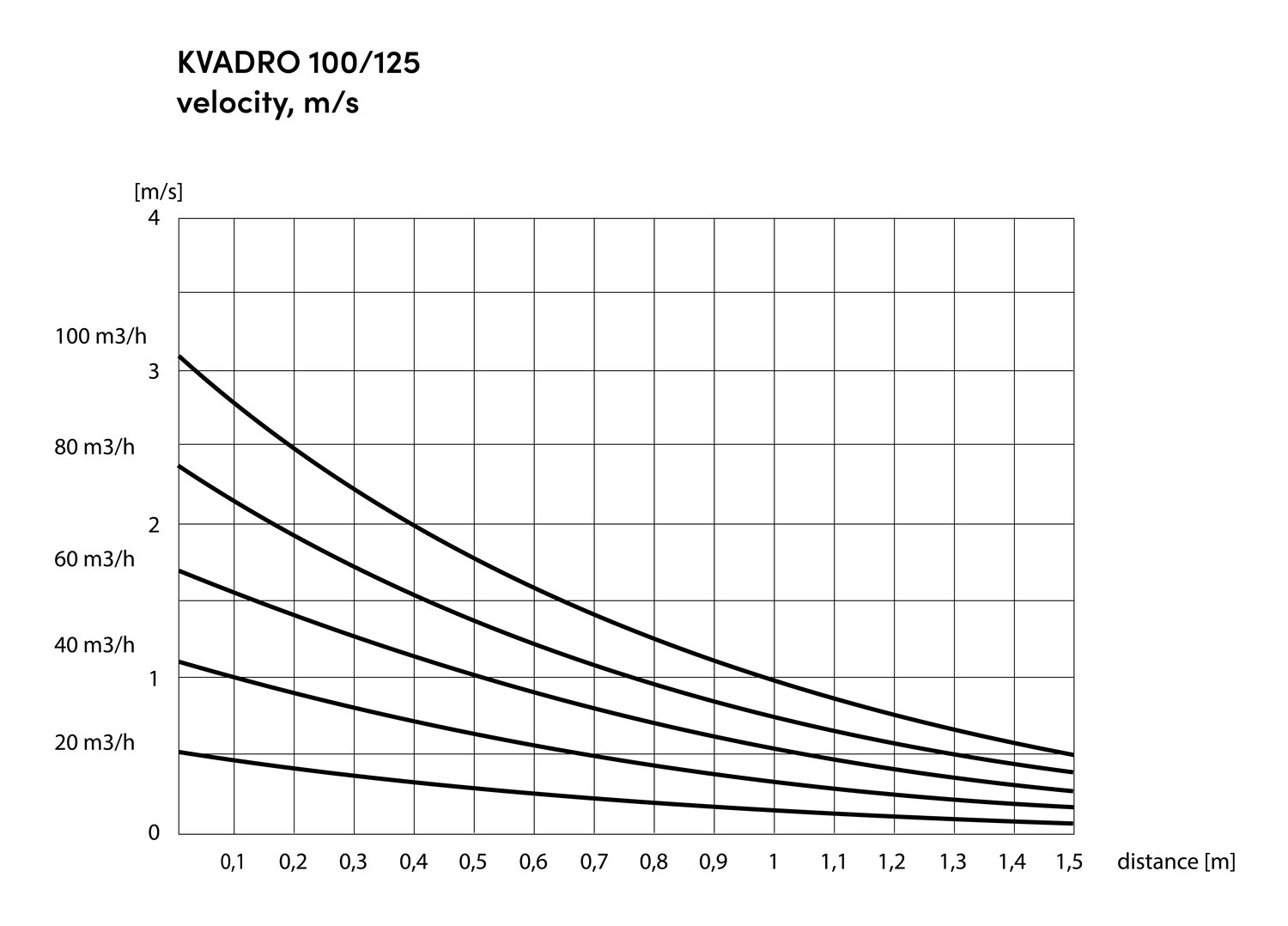

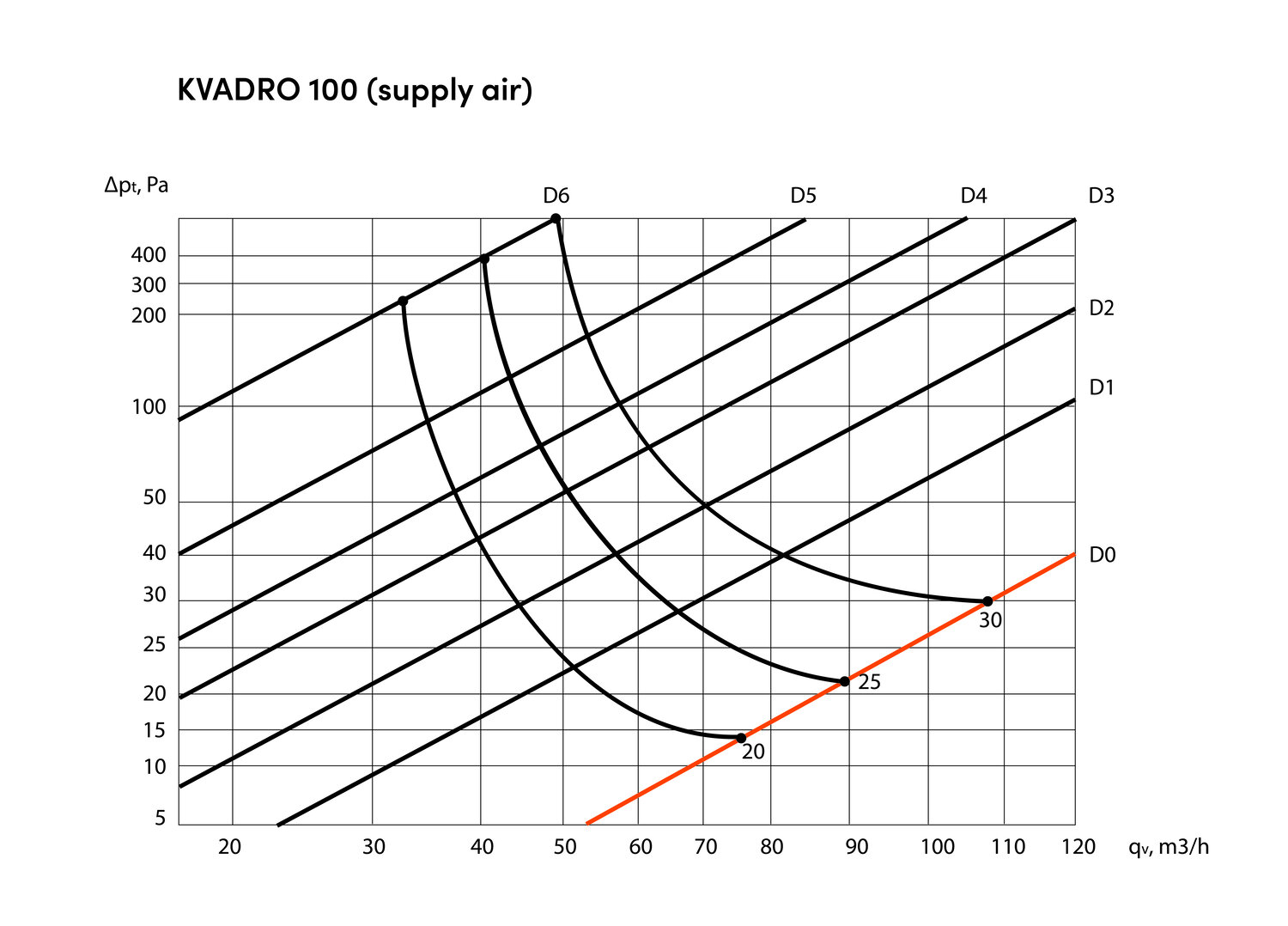

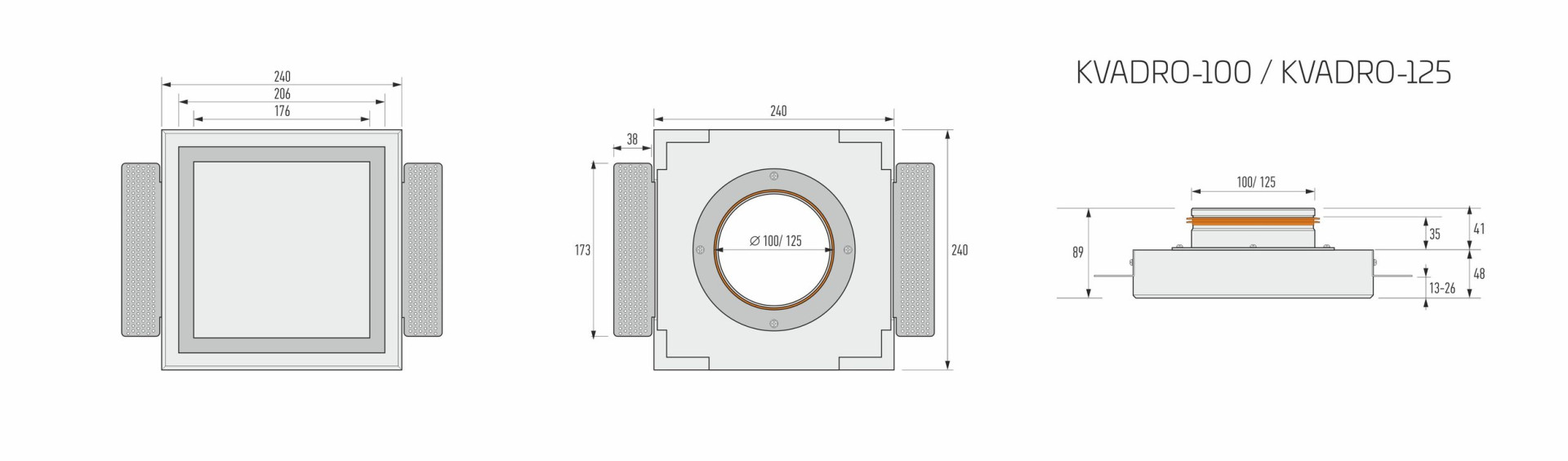

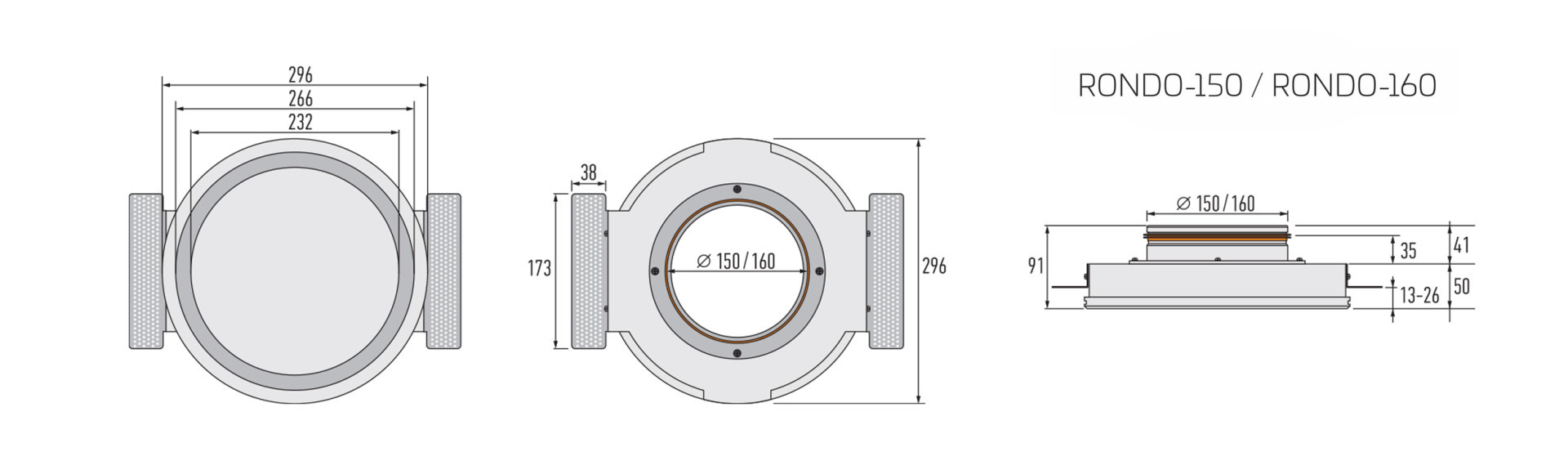

Technische Parameter von RONDO und KVADRO

	RONDO-100/4“	RONDO-124/5“	RONDO-150/6“	RONDO-160/6.3“	KVADRO-100/4“	KVADRO-125/5“
Sauganschluss (Durchmesser)	100 mm	125 mm	150 mm	160 mm	100 mm	125 mm
Körpergröße	48 mm	48 mm	50 mm	50 mm	48 mm	48 mm
Höhe mit Anschluss	89 mm	89 mm	91 mm	91 mm	89 mm	89 mm
Diffusorgröße	238 mm Durchschnitt	238 mm Durchschnitt	296 mm Durchschnitt	296 mm Durchschnitt	240 x 240 mm	240 x 240 mm
Form	Runden	Runden	Runden	Runden	Quadrat	Quadrat
Empfohlener Luftstrom	bis zu 90 m³/h pro Diffusor	bis zu 90 m³/hpro Diffusor	bis zu 130 m³/h pro Diffusor	bis zu 130 m³/h pro Diffusor	bis zu 92 m³/h pro Diffusor	bis zu 92 m³/h pro Diffusor
Luftstrom	Lieferung/Vakuum	Lieferung/Vakuum	Lieferung/Vakuum	Lieferung/Vakuum	Lieferung/Vakuum	Lieferung/Vakuum

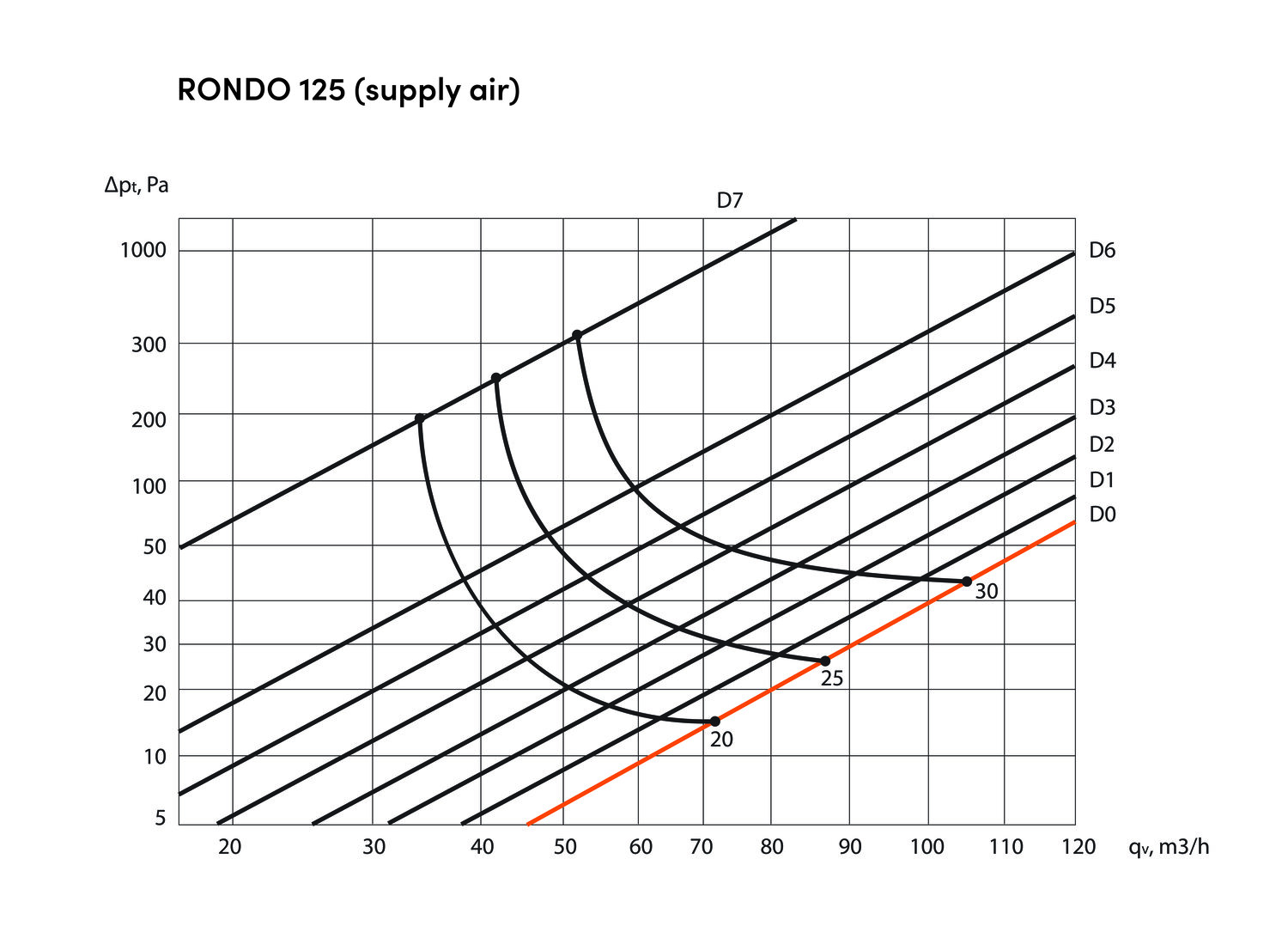

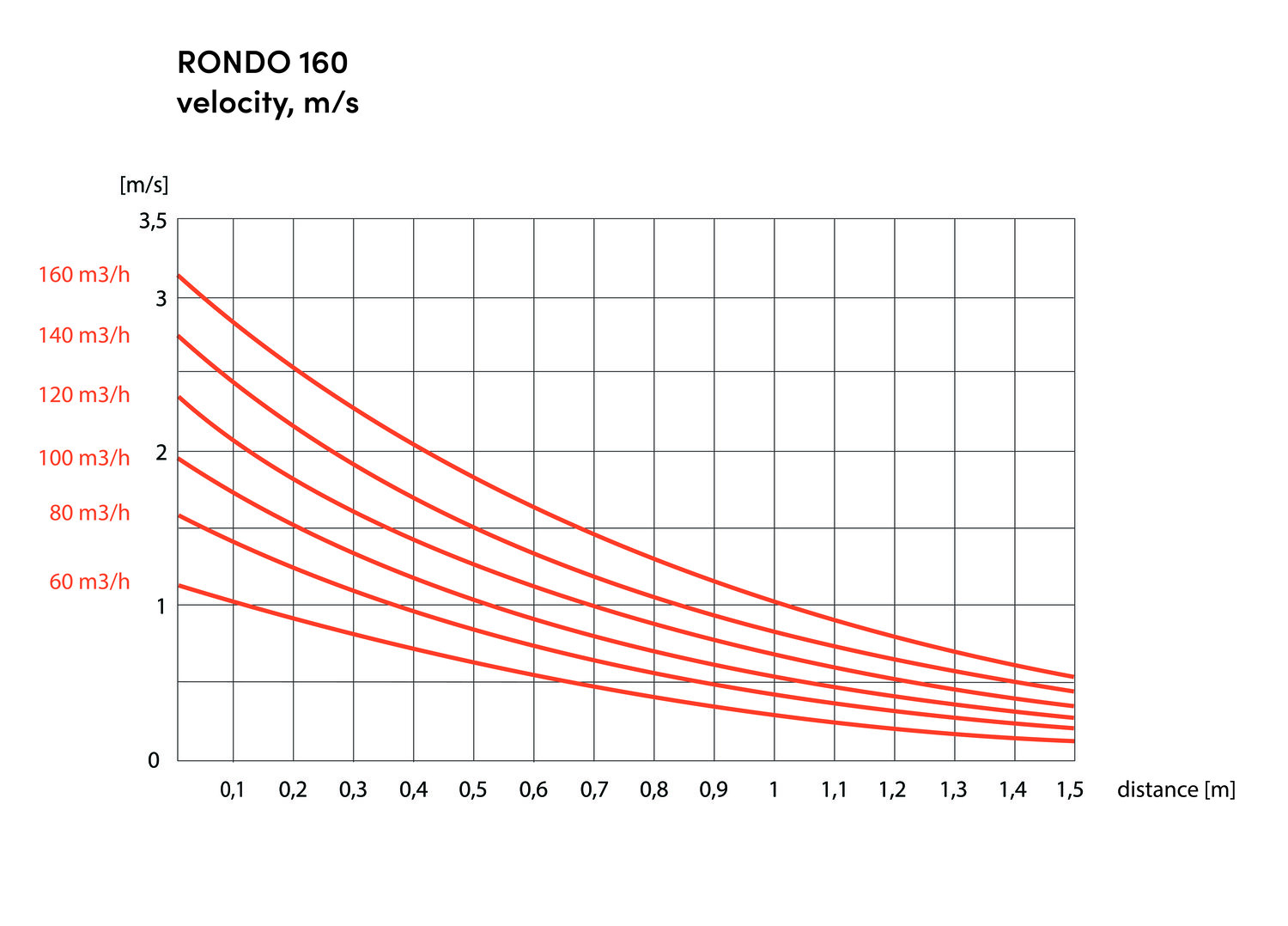

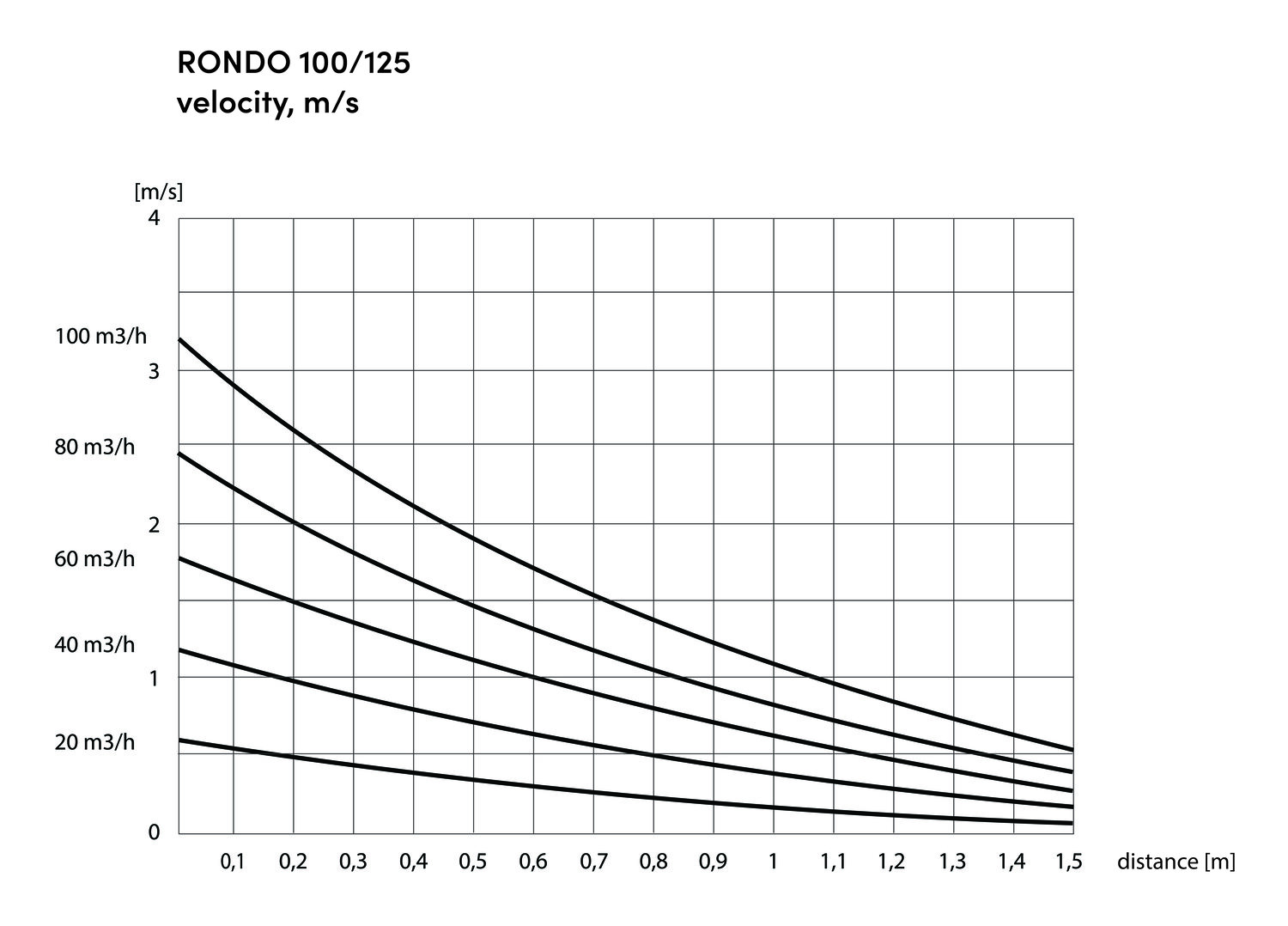

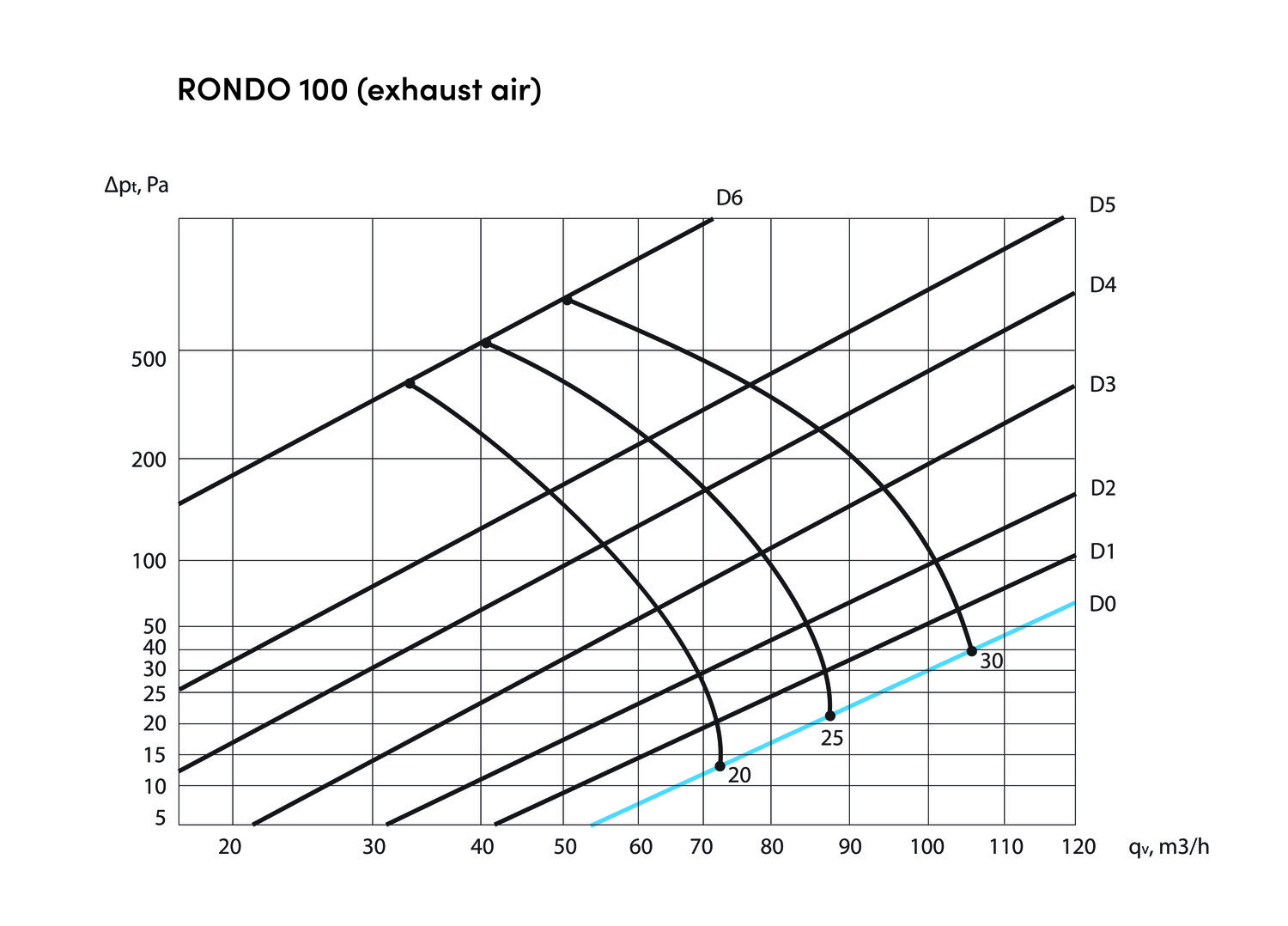

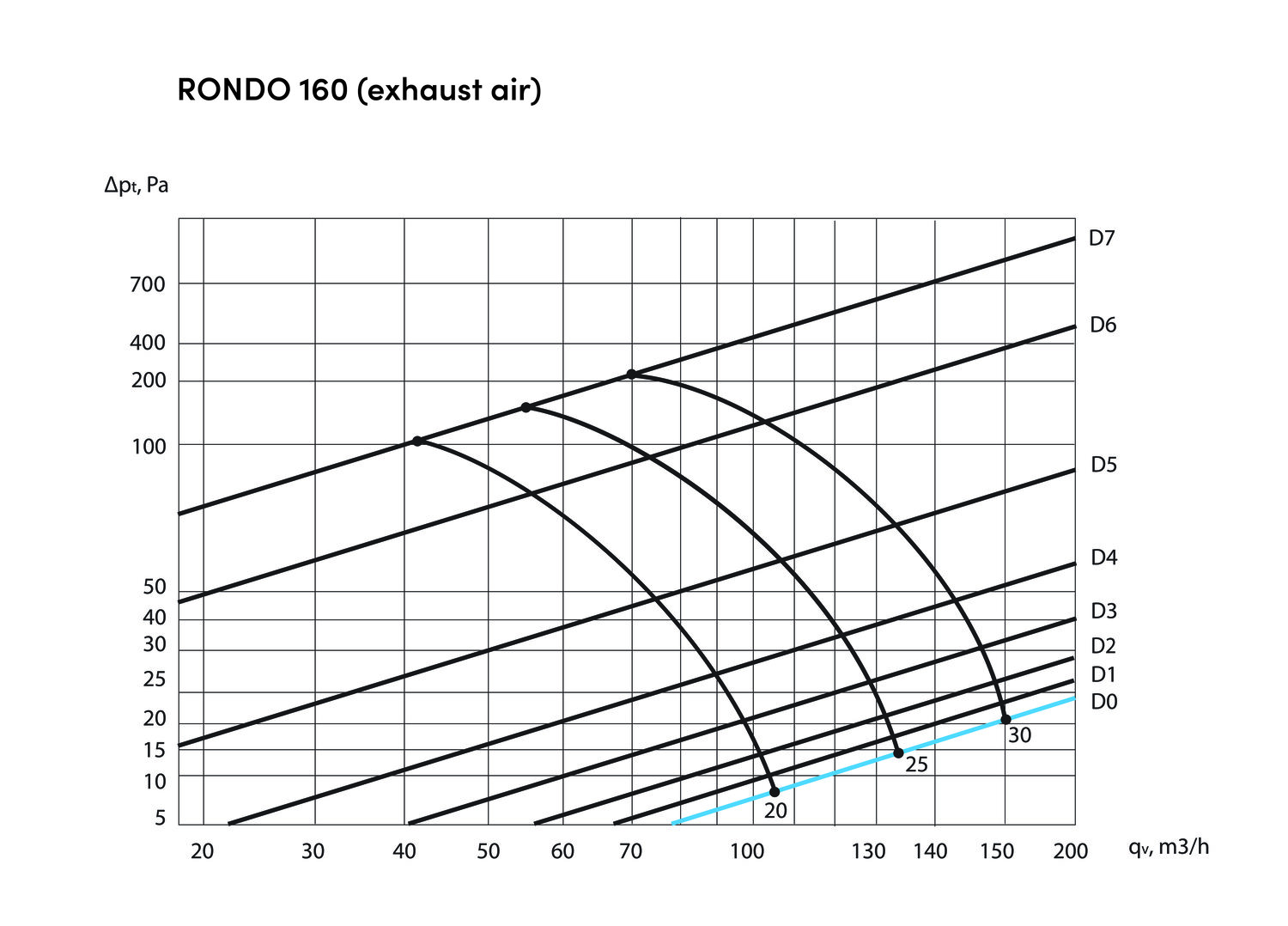

ERGOVENT RONDO-Spezifikationen

Spezifikationen herunterladen ERGOVENT RONDO 100/125

Spezifikationen herunterladen ERGOVENT RONDO 150/160

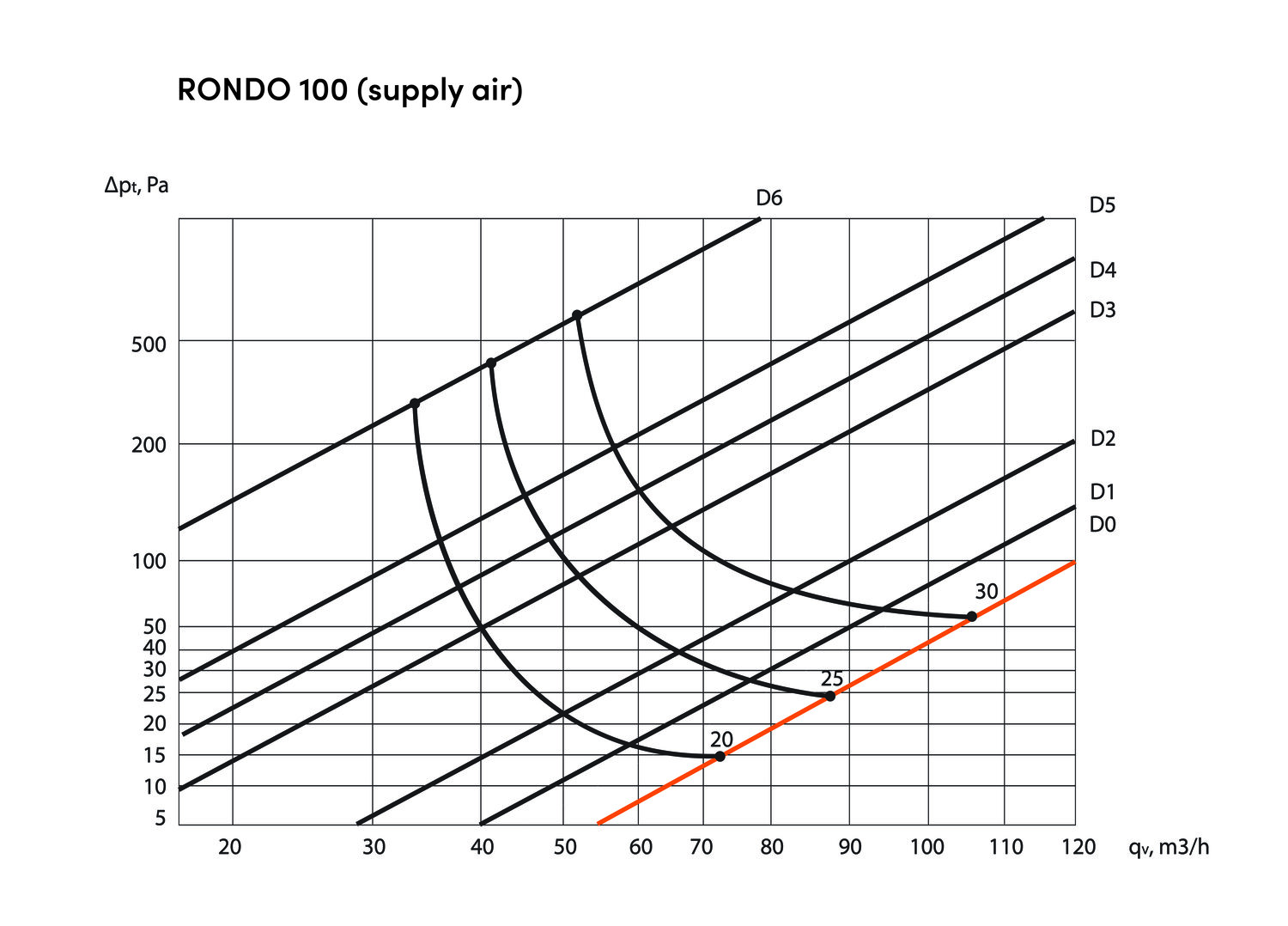

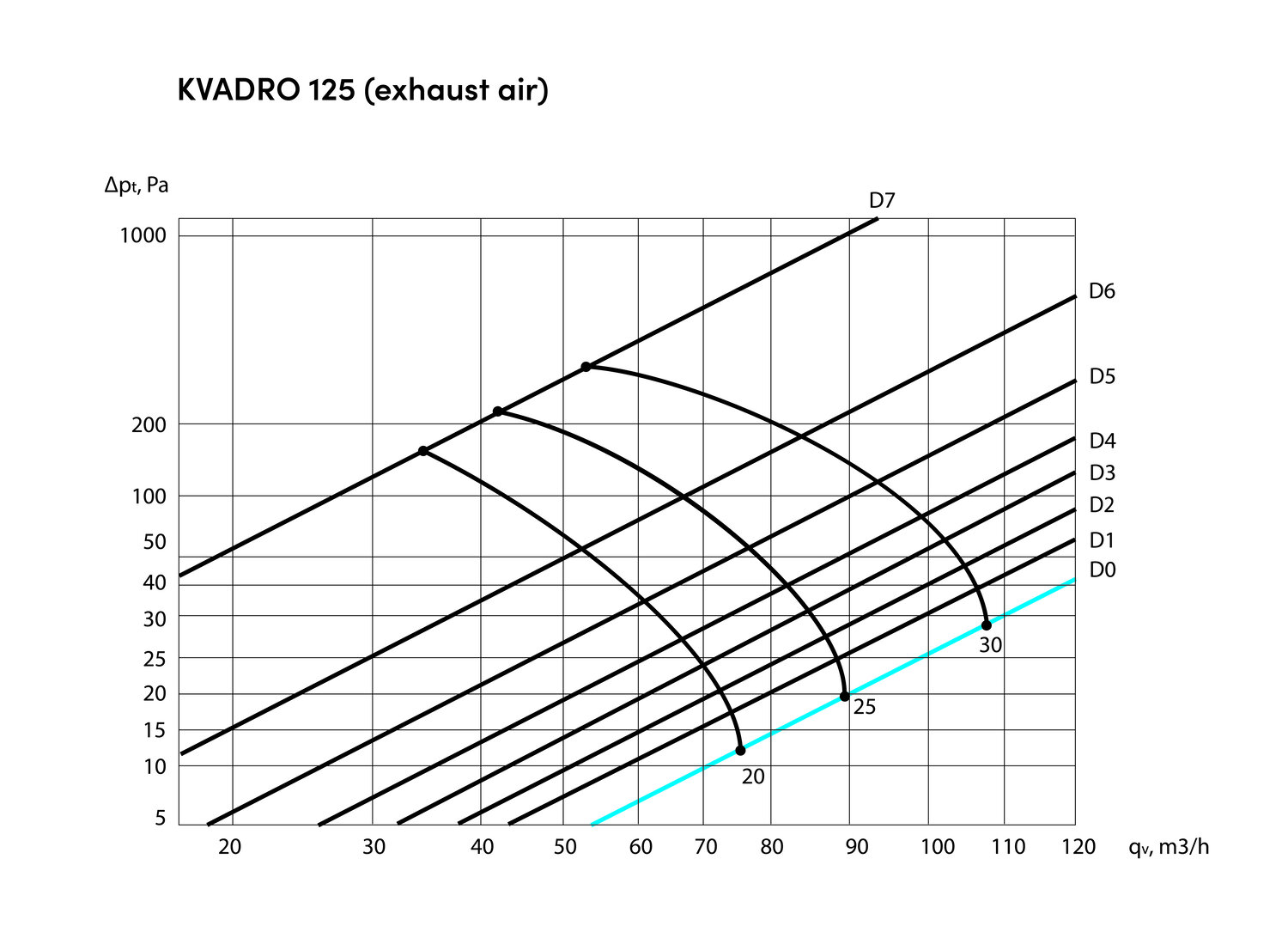

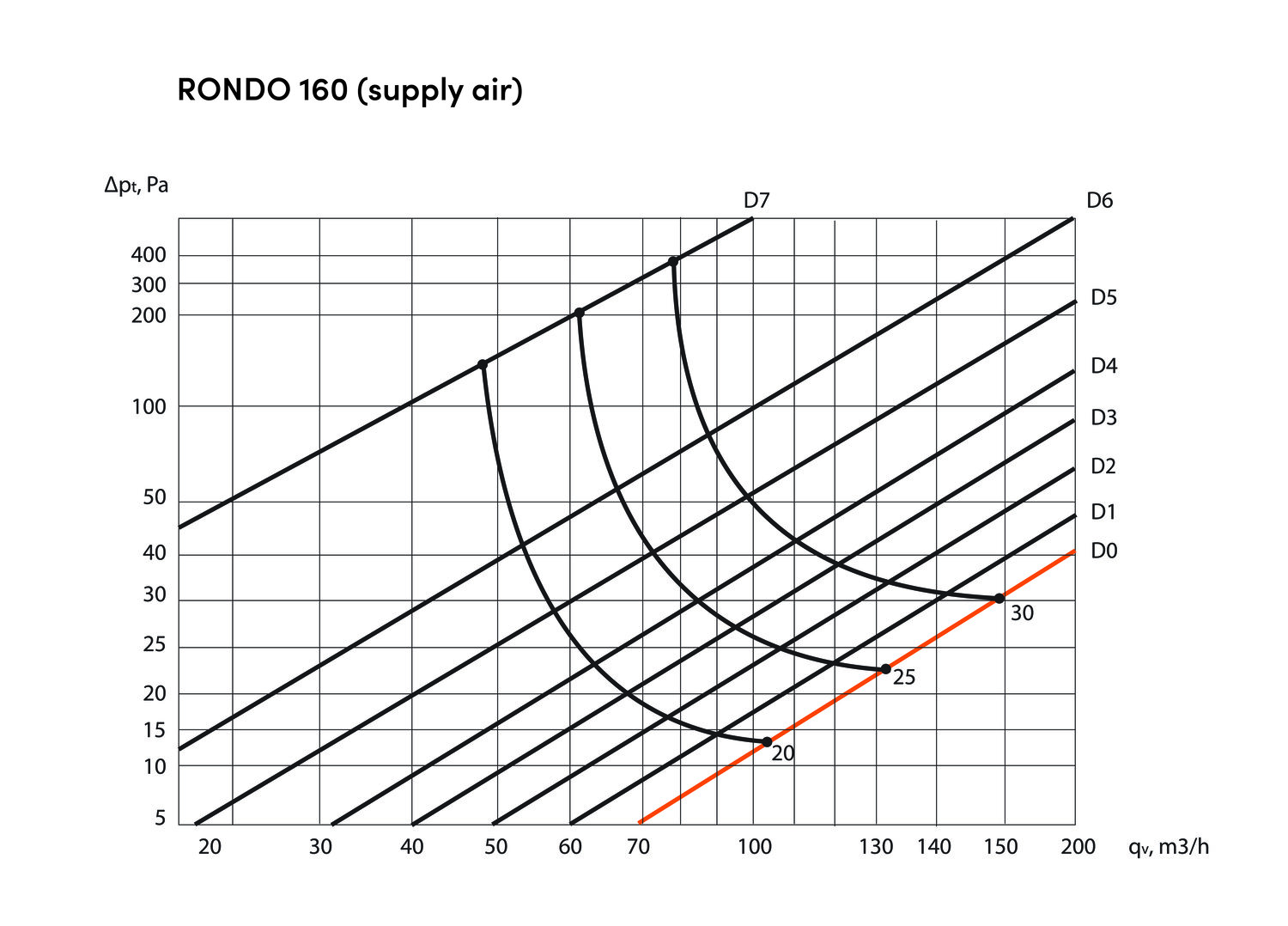

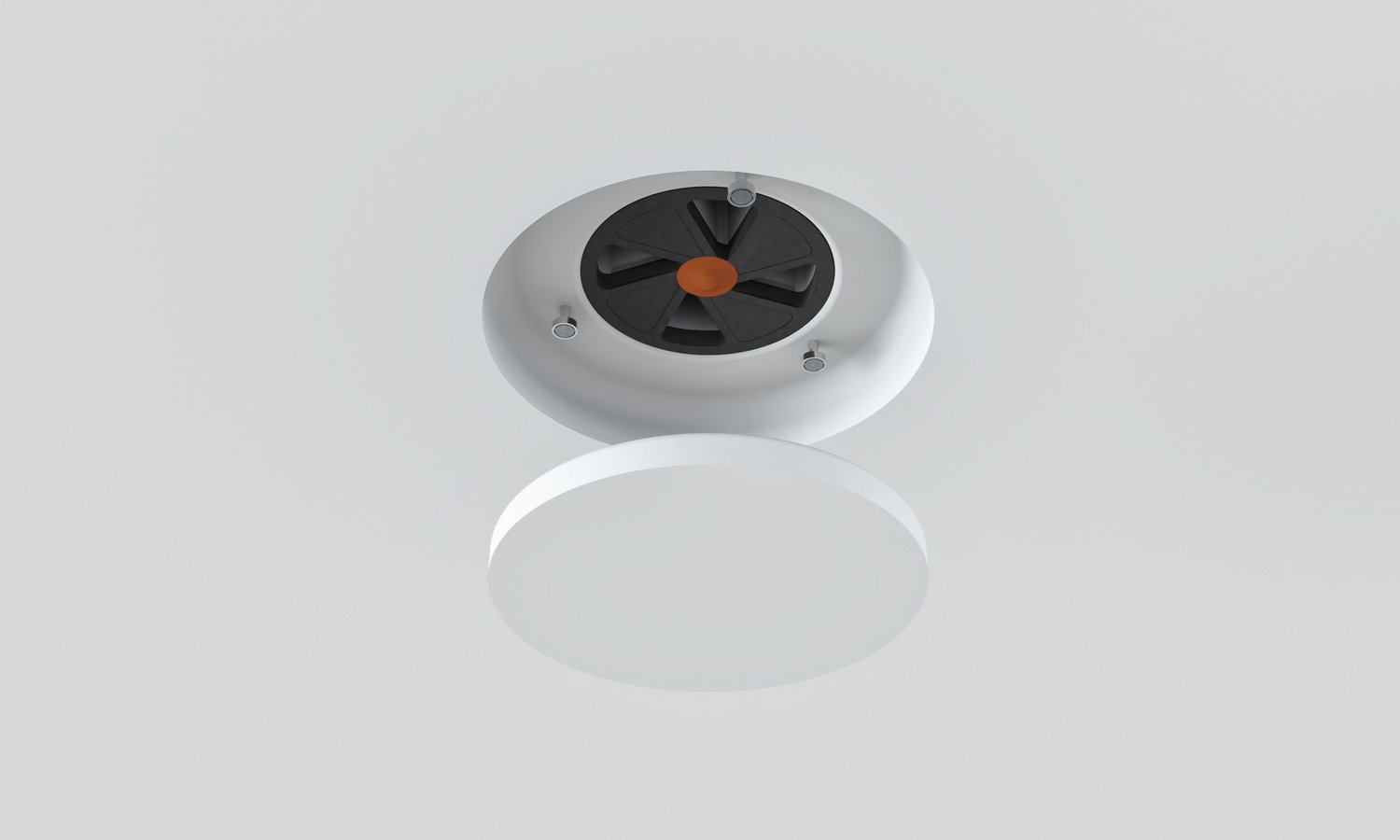

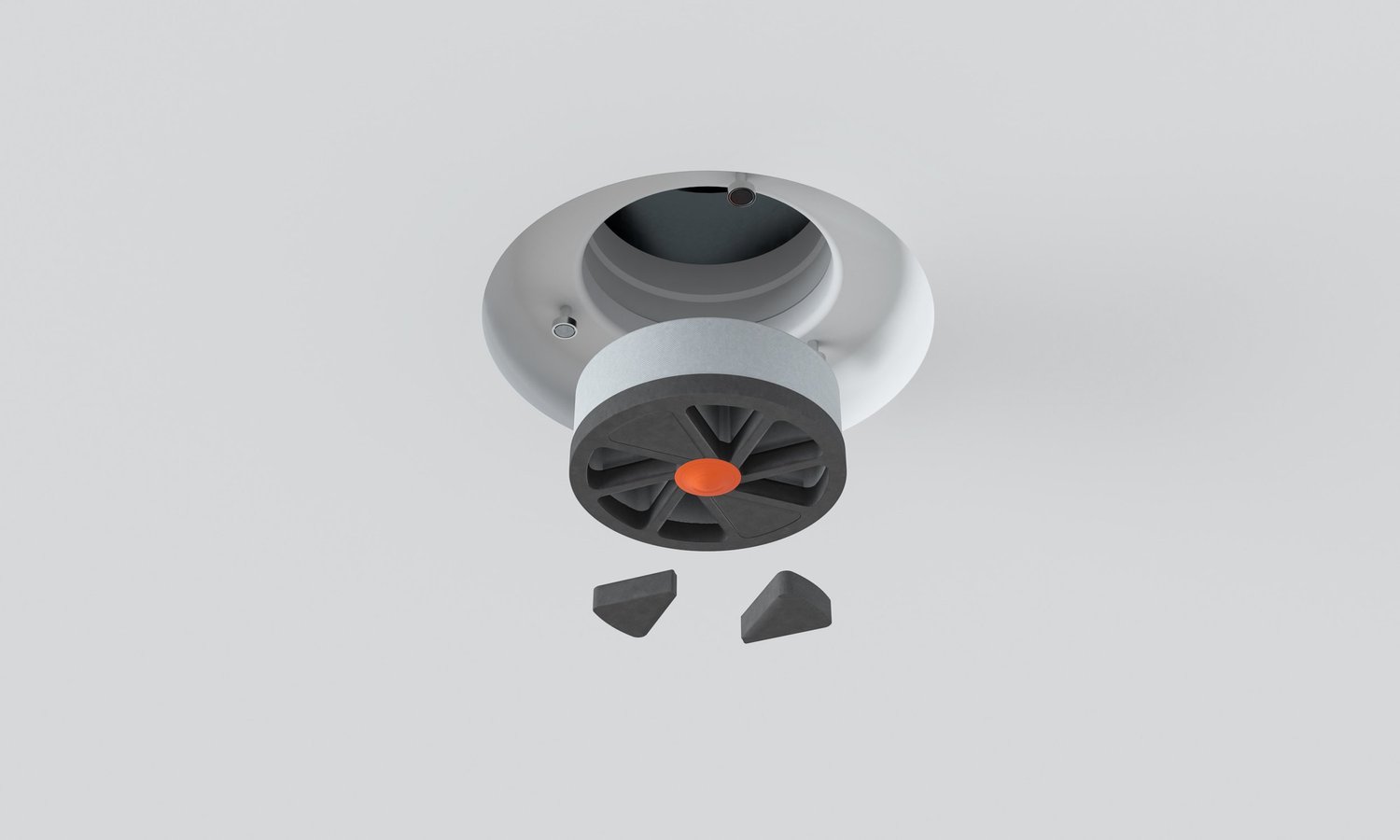

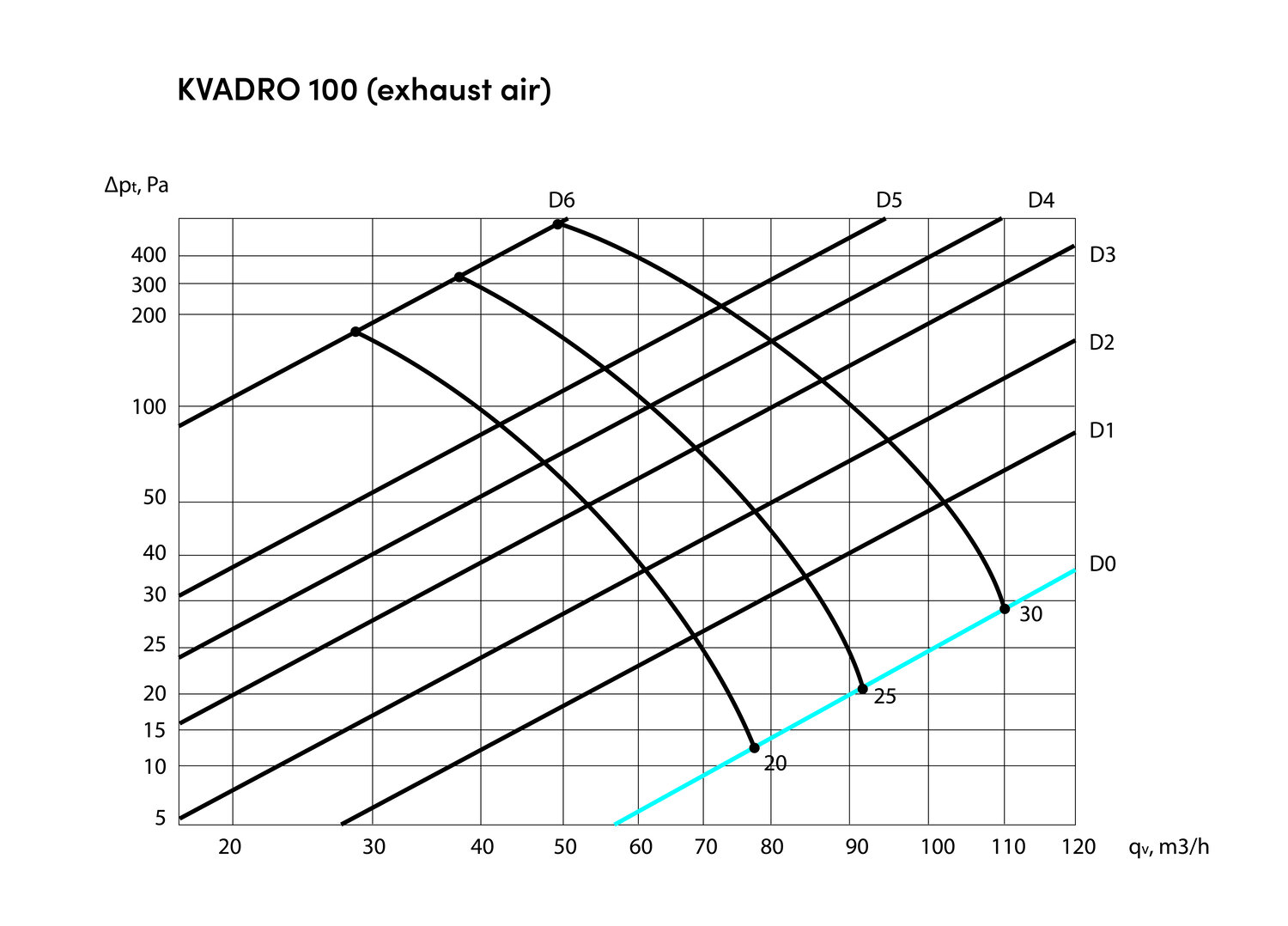

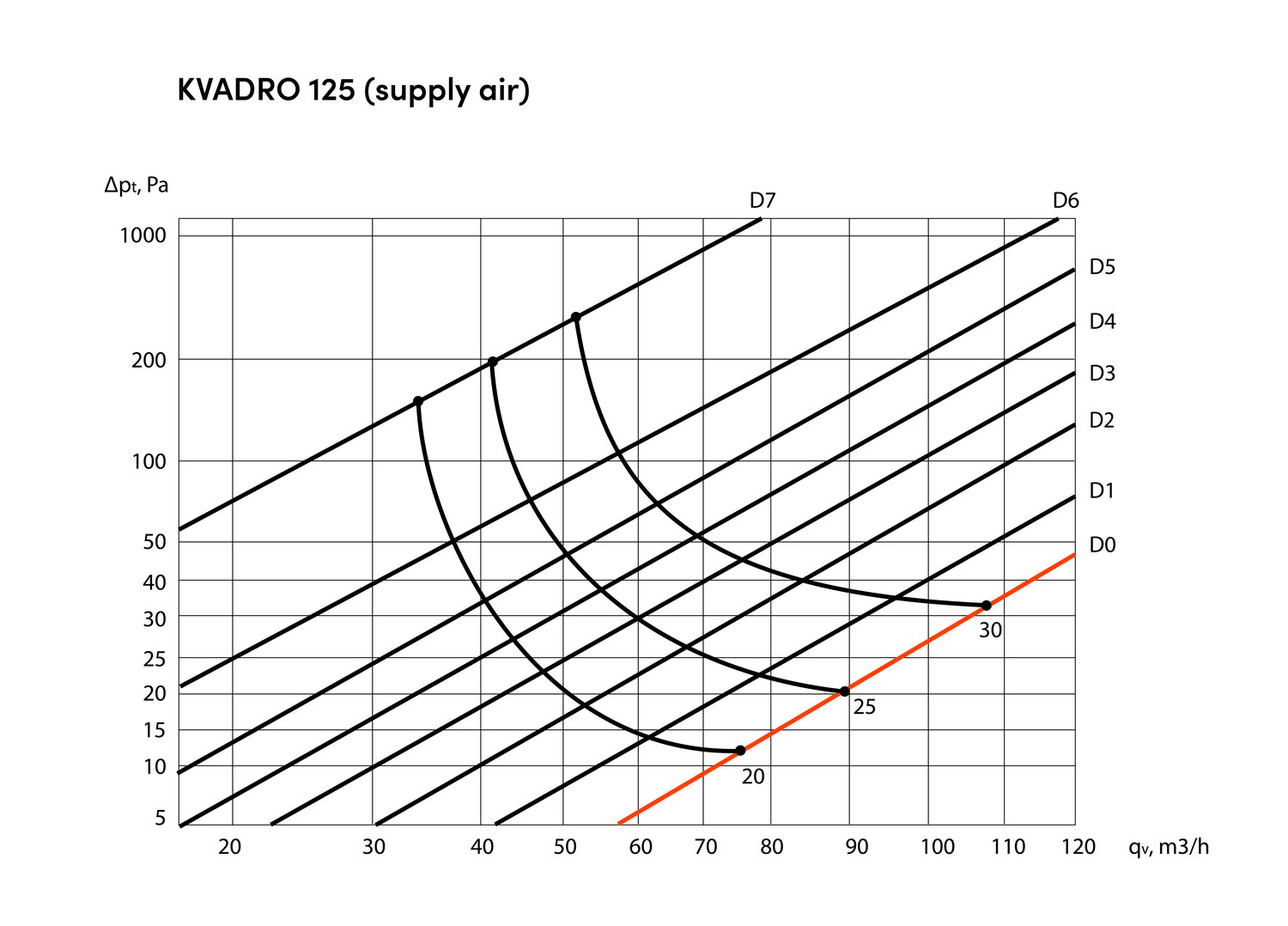

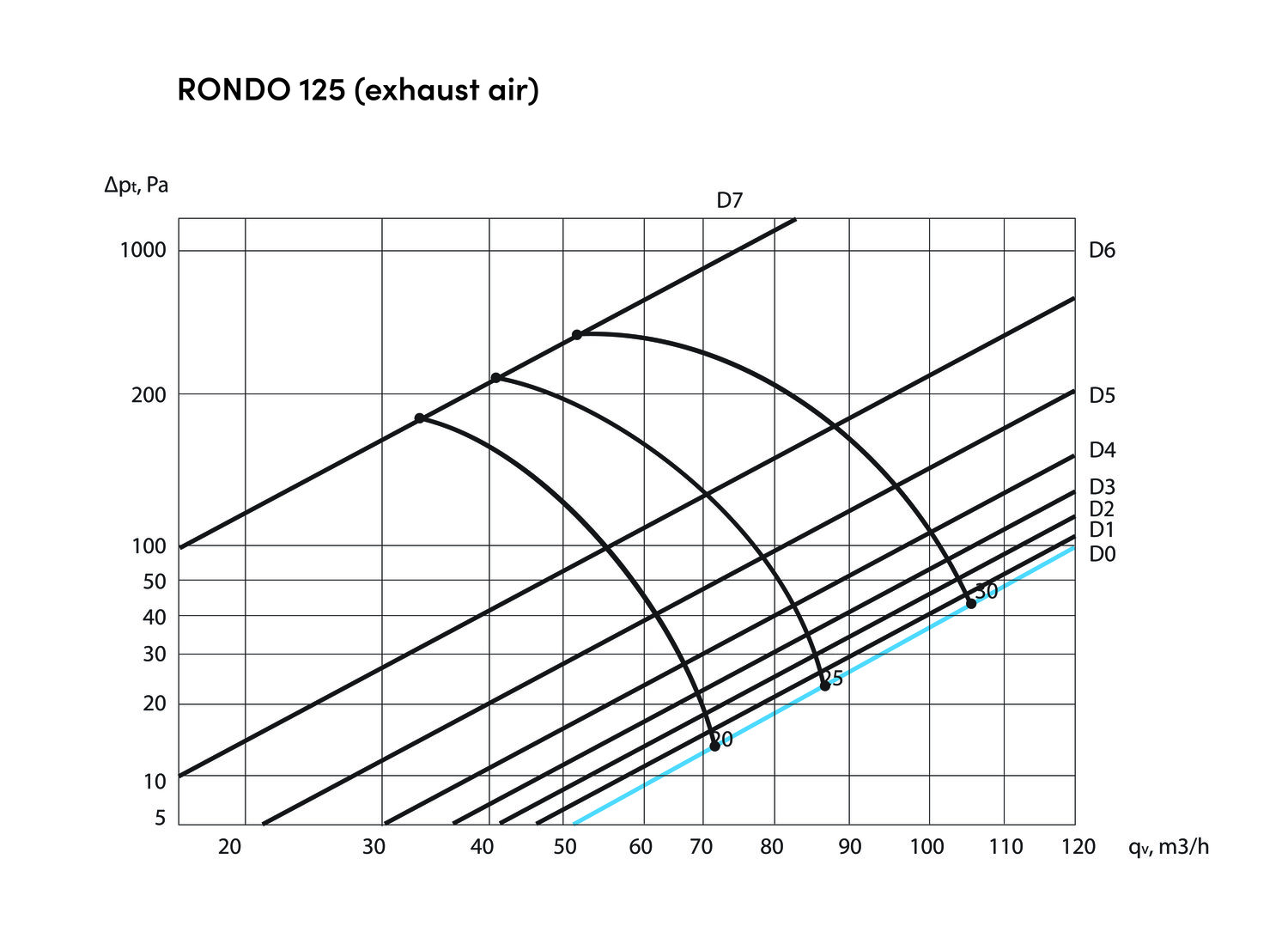

Luftstromregelung

Die Abdeckung des Diffusors muss immer bündig mit der Decke abschließen. Jeder Diffusor wird mit einem einfach zu bedienenden Ausgleichsventil geliefert. Falls eine zusätzliche Luftstromregelung erforderlich ist, empfehlen wir die Verwendung dieses Zubehörs.
